应用领域: 石油化工、饮料酿酒、电力冶金、环保水利、食品医药等危险品行业。
1、独有叉体振动频率显示，音叉运行状态可视化；
2、首创三色状态灯外显，迅速定位故障点；
3、便捷磁笔操作+自诊断功能，检维修不再为难。

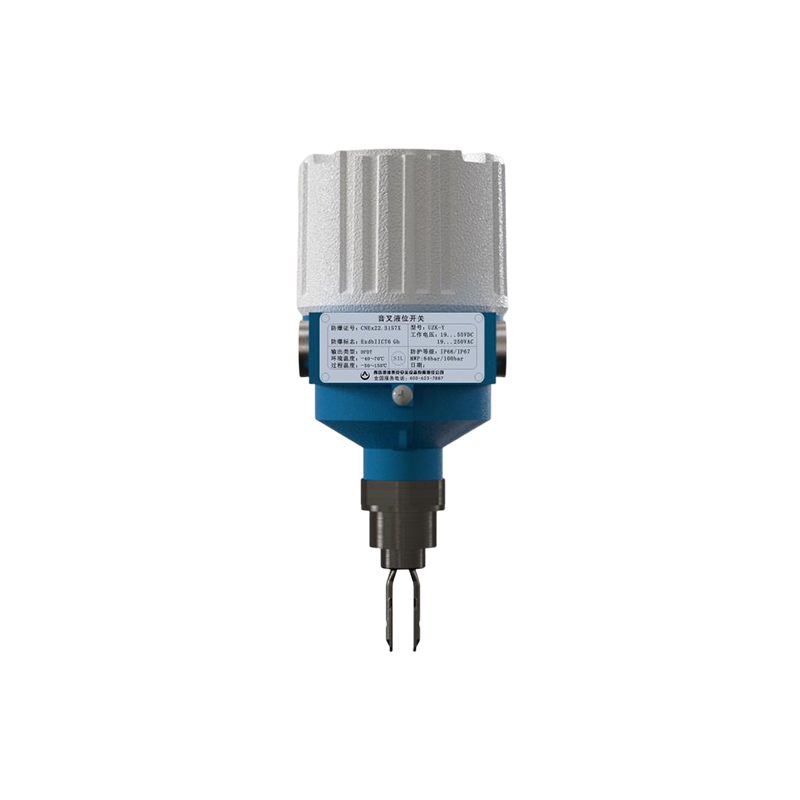

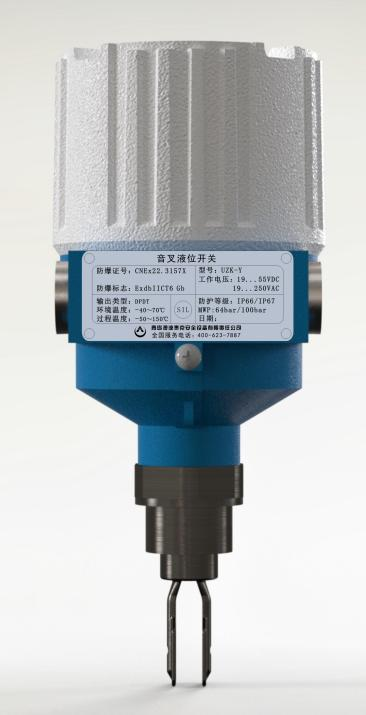

主体基于UZK-Y型音叉液位开关，增加免开盖调试和频率显示2大实用功能。免开盖调试功能:能够避免带电开盖操作设备，安全、快速地完成仪表测试。

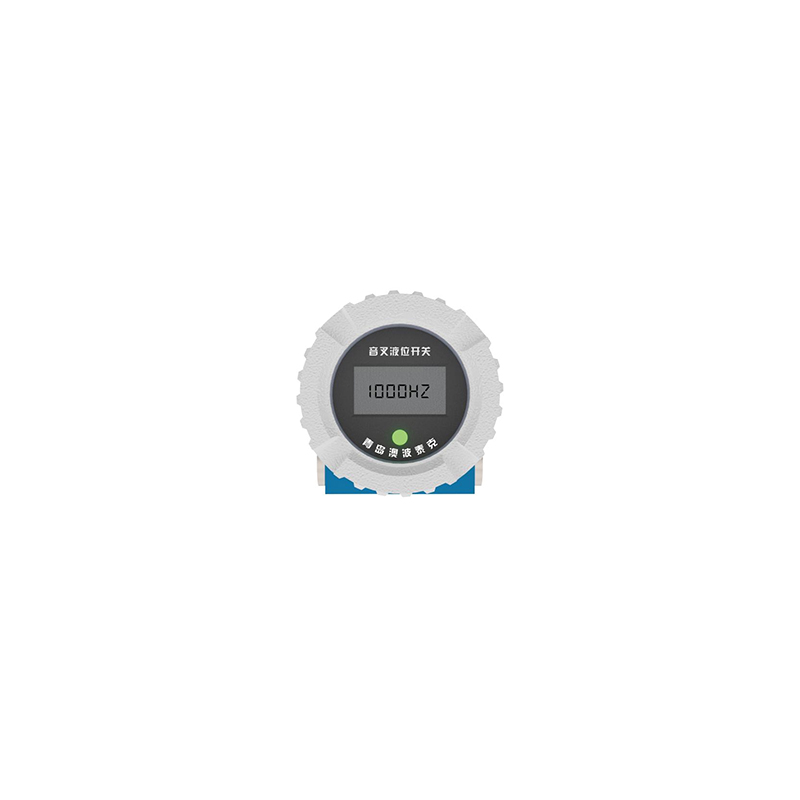

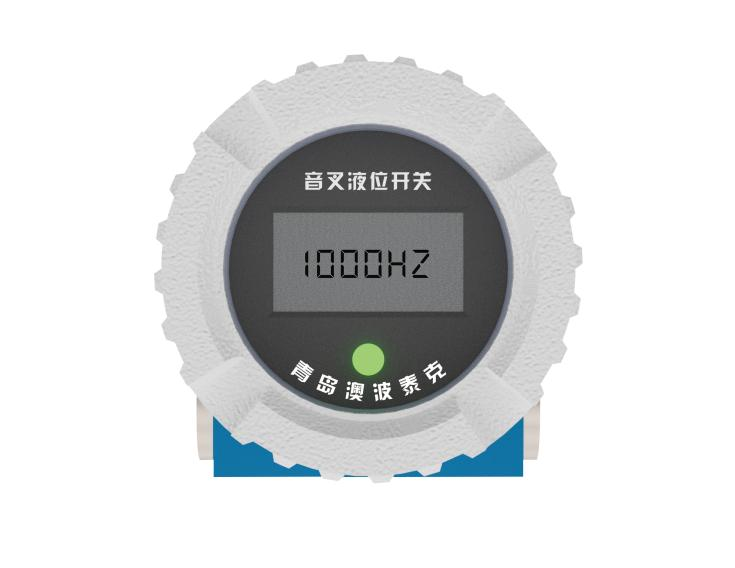

频率显示功能:设备配备液晶显示屏，可实时显示音叉工作频率，通过频率可判断音叉工作状态（正常/故障），配合免开盖调试功能和三色灯显示功能，迅速判断设备运行状态，减少检维修工作，迅速锁定故障点。
【优势点】
1、独有叉体振动频率显示，音叉运行状态可视化；
2、首创三色状态灯外显，迅速定位故障点；
3、便捷磁笔操作+自诊断功能，检维修不再为难。
【参数】
| 适用液体 | 密度 | 大于0.5g/cm³ |
|---|---|---|
| 粘度 | 0.1~10000mPa.s | |
| 流速 | 最大6m/s | |
| 适用液体 | 振动频率 | 1000Hz |
| 叉体长度 | 40mm | |
| 精度 | 测量偏差 | ±1mm |
| 延滞性 | 2mm | |
| 重复性 | 0.1mm | |
| 开关延迟 | 接触物料 | 0.5S |
| 没有物料 | 1S | |
| 电源 | 继电器型 | 20~250V AC/20~72V DC |
| 功率消耗 | AC,1~8VA；DC,1.5W | |
| 信号输出 | 继电器 | 双刀双掷，5A/253V AC/24V DC |
| 三线制 | PNP信号 | |
| 工作环境 | 过程压力 | -1~100bar |
| 过程温度 | -50~﹢300℃ | |
| 环境温度 | -40~﹢70℃ | |
| 安全认证 | 防护等级 | IP66/IP67/IP68 |
| 防爆等级 | 隔爆：Ex db IIC T6 Gb，本安：Ex ia IIC T6 Ga | |
| 材质 | 法兰连接 | 316L、316L涂层Enamel、316L涂层ECTFE、316L涂层PFA |
| 叉体 | 316L、316L涂层Enamel、316L涂层ECTFE、316L涂层PFA |
| 010 | 020 | 030 | 040 | 050 | 060 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 认证 | 外壳类型、电缆接口 | 过程连接、法兰316/316L | 电源和输出 | 过程温度 | 探杆材质 | 长度L | ||||||
| F | 非防爆 | BA1 | IP66 铝，NPT 1/2 螺纹 | FM1 | NPS 1-1/4" Cl.150RF 316/316L, | XH1 | 20~70VDC 继电器DPDT | B | -50~150℃ | TA1 | 316L | 备注 |
| D | Ex d IIC T6 Gb | BA2 | IP66 铝，NPT 3/4 螺纹 | FM2 | NPS 1-1/4" Cl.300RF 316/316L, | XH2 | 10~36VDC 二线制（8/16mA） | G | -50~250℃ | TA2 | 哈氏合金 | 备注 |
| I | Ex ia IIC T6 Ga | BA3 | IP66 316L，NPT 1/2 螺纹 | FM3 | NPS 1-1/2" Cl.150RF 316/316L, | XH3 | ≤1mA/≥2.2mA，8.2VDC NAMUR | TA3 | PTFE | 备注 | ||
| BA4 | IP66 316L，NPT 3/4 螺纹 | FM4 | NPS 1-1/2" Cl.300RF 316/316L, | TA4 | PFA | 备注 | ||||||
| BA5 | IP66 铝，M20 格兰头 | FM5 | NPS 2" Cl.150RF 316/316L, | TA5 | ECTFE | 备注 | ||||||
| BA6 | IP66 316L，M20 格兰头 | FM6 | NPS 2" Cl.300RF 316/316L, | TA6 | 搪瓷 | 备注 | ||||||
| BA7 | IP66 铝，M20 格兰头（316） | FM7 | NPS 2" Cl.600RF 316/316L, | TS | 特殊型 | 备注 | ||||||
| BA8 | IP66 316L，M20 格兰头（316） | FM8 | NPS 3" Cl.150RF 316/316L, | |||||||||
| BA9 | IP66 铝，M20 塑料 | FM9 | NPS 3" Cl.300RF 316/316L, | |||||||||
| TS | 特殊型 | FM10 | NPS 3" Cl.600RF 316/316L, | |||||||||
| FM11 | NPS 4" Cl.150RF 316/316L, | |||||||||||
| FM12 | NPS 4" Cl.300RF 316/316L, | |||||||||||
| FM13 | NPS 4" Cl.600RF 316/316L, | |||||||||||
| FG1 | DN50 PN16 316/316L | |||||||||||
| FG2 | DN80 PN16 316/316L | |||||||||||
| FG3 | DN100 PN16 316/316L | |||||||||||
| FG4 | DN50 PN25 316/316L | |||||||||||
| FG5 | DN80 PN25 316/316L | |||||||||||
| FG6 | DN100 PN25 316/316L | |||||||||||
| FG7 | DN50 PN40 316/316L | |||||||||||
| FG8 | DN80 PN40 316/316L | |||||||||||
| FG9 | DN100 PN40 316/316L | |||||||||||
| LW1 | 3/4" NPT 螺纹 | |||||||||||
| LW2 | G3/4"A 螺纹 | |||||||||||
| LW3 | 1" NPT 螺纹 | |||||||||||
| LW4 | G1"A 螺纹 | |||||||||||
| LW5 | 1.5" NPT 螺纹 | |||||||||||
| LW6 | G1-1/2"A 螺纹 | |||||||||||
| TS | 特殊型 | |||||||||||
